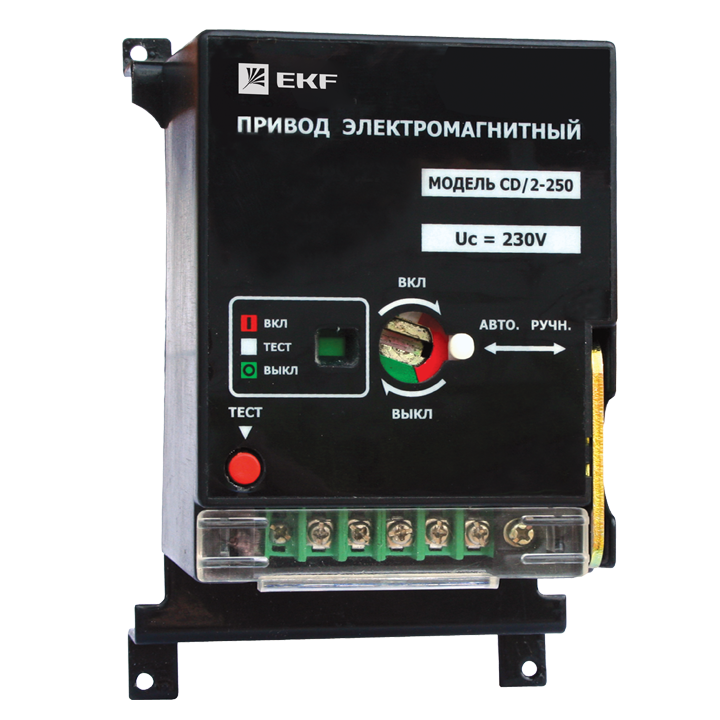

Описание: Электропривод к ВА-99С (Compact NS) CD/2-250 EKF PROxima
Выключатели серии ВА-99С EKF PROxima могут комплектоваться дополнительными устройствами:
• соединительные пластины (внешние проводники);
• независимый расцепитель MX;
• расцепитель минимального напряжения MN;
• вспомогательные контакты (функции OF, SD, SDE);
• электромагнитный привод CD/2.
Дополнительные аксессуары в комплект поставки автоматических выключателей ВА-99С EKF PROxima не входят и приобретаются отдельно.
Дополнительные расцепители и контакты устанавливают в гнезда в корпусе выключателя, расположенные под фальш-панелью выключателя. Проводники от них укладывают в боковые пазы корпуса, предварительно выдвинув вверх фальш-панели. Провода вторичных цепей сечением до 1,5 мм2 присоединяются к встроенной клемме.
Дополнительные расцепители и контакты являются универсальными и подходят для всех автоматических выключателей серии ВА-99С EKF PROxima. Возможна коммутация алюминиевым
и медным проводом
Основные
Номин. напряжение питания цепи управления Us AC 50 Гц, В
230...230
