Распределительная коробка и кабельный ввод работают как часть одной системы защиты. На фасаде, в гараже, хозблоке и технических помещениях важно учитывать не только размер коробки, но и условия среды: влагу, конденсат, перепады температуры, пыль, механические воздействия и способ прокладки кабеля.
Даже подходящая по размеру коробка не даст нужной защиты, если кабельный ввод подобран неправильно, крышка закрывается неплотно или кабель входит в корпус без нормального уплотнения.
Короткий ответ
Коробку, кабельный ввод и способ прокладки лучше подбирать вместе. Сначала определяют условия установки, затем смотрят на диаметр и тип кабеля, количество вводов, степень защиты корпуса и требования производителя. Для соединений, работающих во влажной среде, особенно важны герметичность ввода и корректная установка всех элементов.
Что учитывать перед выбором
- Место установки. Фасад, гараж, хозблок и техническое помещение отличаются по уровню влаги, пыли и перепадам температуры.
- Количество кабелей. Нужно заранее понимать, сколько линий входит в коробку и сколько выходит из неё.
- Диаметр кабеля. Кабельный ввод должен соответствовать диапазону диаметров, указанному производителем.
- Степень защиты. Её выбирают с учётом реальных условий установки, а не только по расположению внутри или снаружи здания.
- Запас внутри корпуса. В коробке должно оставаться место для аккуратного размещения соединений без чрезмерного изгиба проводников.
- Материал и конструкция. Корпус, крышка, уплотнители и вводы должны быть рассчитаны на условия конкретной зоны.
Сценарии установки

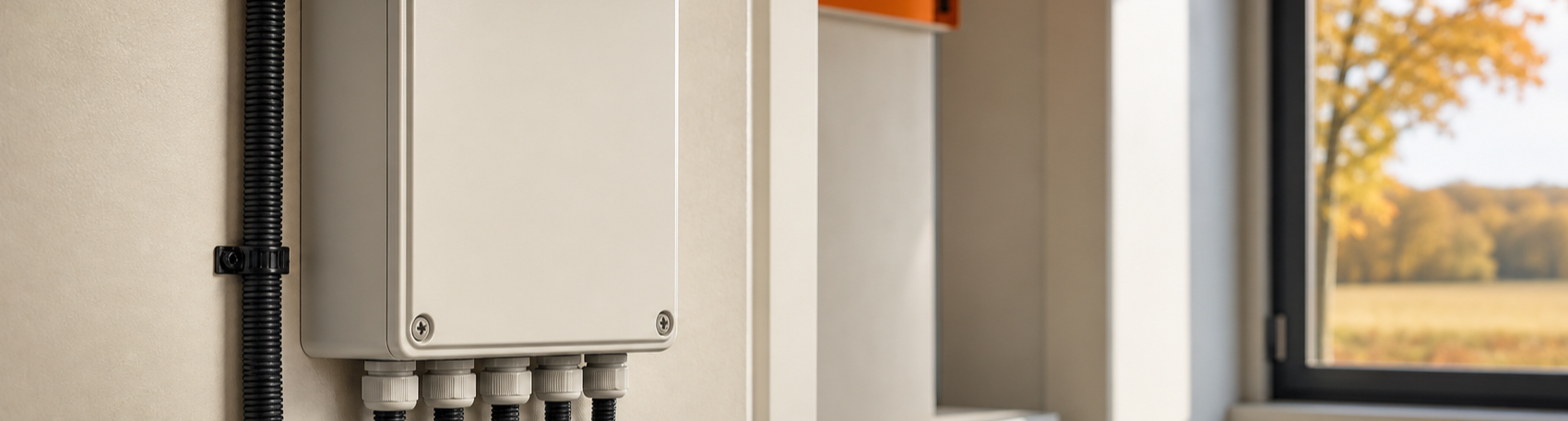

Фасад
На фасаде коробка и кабель постоянно испытывают перепады температуры, ветер, осадки и воздействие солнечного света. Важно проверить, чтобы ввод кабеля был герметичным, крышка закрывалась плотно, а корпус был закреплён без перекосов.
Хозблок
В хозблоке к влаге добавляются пыль, инструмент, стеллажи и случайные механические воздействия. Коробку лучше размещать так, чтобы её не задевали при работе и чтобы к ней сохранялся доступ для осмотра.
Гараж
В гараже возможны конденсат, пыль и повышенная нагрузка от инструмента. Здесь особенно важно проверить состояние вводов, соединений и отсутствие следов нагрева внутри доступных элементов.
Техническое помещение
В котельной, подсобном помещении или технической зоне условия могут заметно отличаться даже внутри одного здания. При выборе учитывают влажность, температуру, пыль и расположение рядом с другим оборудованием.
Почему кабельный ввод важен не меньше коробки
Кабельный ввод фиксирует кабель в месте прохода через корпус и помогает сохранить защитные свойства коробки. Если ввод слишком большой, слишком маленький или установлен неправильно, влага и пыль могут попасть внутрь даже при хорошем корпусе.
Перед монтажом важно сверить допустимый диапазон диаметра кабеля с характеристиками конкретного ввода. Также нужно учитывать количество вводов и расположение отверстий, чтобы кабели не перегибались и не создавали лишнее напряжение на соединениях.
Что проверить при осмотре
| Элемент | Что проверить | Что делать при проблеме |
|---|---|---|
| Корпус коробки | Трещины, деформация, следы ударов | Не использовать повреждённый корпус |
| Крышка | Плотность закрытия, состояние уплотнения | Проверить крепление или заменить повреждённый элемент |
| Кабельный ввод | Соответствие диаметру кабеля, плотность фиксации | Подобрать ввод под конкретный кабель |
| Место входа кабеля | Следы влаги, повреждение оболочки, перегиб | Отключить линию и показать специалисту |
| Внутренняя часть | Конденсат, следы нагрева, потемнения | Прекратить использование до проверки |
Типичные ошибки
- Коробка выбрана отдельно от ввода. В итоге корпус подходит, а ввод не обеспечивает нормальную фиксацию кабеля.
- Отверстие сделано больше необходимого. После этого сложно обеспечить плотность соединения.
- Кабель входит под сильным углом. Это создаёт нагрузку на ввод и место соединения.
- Коробка установлена там, где постоянно скапливается вода. Даже защищённый корпус лучше не размещать в явно неблагоприятной точке без необходимости.
- Используются временные уплотнения. Изолента, герметик без учёта конструкции или случайные заглушки не заменяют подходящий кабельный ввод.
Чек-лист перед покупкой
- Определите место установки и условия среды.
- Посчитайте количество кабелей и вводов.
- Измерьте наружный диаметр кабеля.
- Сверьте диапазон кабельного ввода.
- Проверьте степень защиты коробки.
- Оцените внутренний объём корпуса.
- Проверьте совместимость коробки и вводов.
- Сверьте требования производителя перед монтажом.
Когда нужен специалист
Если внутри коробки есть влага, следы нагрева, потемнение, запах пластика или нестабильная работа линии, лучше прекратить использование и вызвать электрика. То же касается замены соединений, ремонта повреждённого кабеля и любых работ, связанных с подключением проводников.
FAQ
Можно ли использовать одну и ту же коробку внутри и снаружи?
Не всегда. Подходящая модель зависит от условий установки, степени защиты, конструкции корпуса и требований производителя.
Можно ли загерметизировать ввод обычным герметиком?
Такое решение не заменяет правильно подобранный кабельный ввод. Герметичность должна обеспечиваться предусмотренными для этого элементами конструкции.
Что важнее: степень защиты коробки или кабельного ввода?
Важно и то и другое. Защита всей системы ограничивается самым слабым элементом, поэтому коробка, ввод и способ монтажа должны соответствовать друг другу.
Нужно ли оставлять запас места внутри коробки?
Да. Соединения не должны быть сжаты или уложены с чрезмерным перегибом. Конкретный размер корпуса выбирают под количество проводников и тип соединений.
